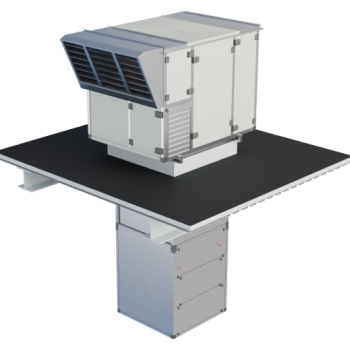

VERTIFLOW centrale de traitement d’air décentralisée à double flux

Centrale de traitement d’air décentralisée pour la ventilation de halls à grande hauteur

VertiFlow est une solution tout-en-un particulièrement efficace pour la ventilation des grands halls industriels. Cette unité compacte et décentralisée intègre tous les composants nécessaires, évitant ainsi l’installation d’un réseau de conduits complexe à l’intérieur du bâtiment et permettant une mise en œuvre simple et économique.

Le diffuseur d’air intégré, doté de réglages distincts pour le refroidissement et le chauffage, assure une répartition homogène de l’air dans tout le hall, avec un minimum de pertes thermiques et de pertes dans les conduits.

Associé à une pompe à chaleur, VertiFlow offre également une solution durable pour le post-chauffage et le post-refroidissement. Il en résulte une solution de climatisation pérenne et économe en énergie, garantissant un confort optimal dans tout type de hall industriel.

Construction du VertiFlow

Le VertiFlow est construit à partir de panneaux préfabriqués avec une isolation de 45 mm. Les caractéristiques mécaniques du caisson sont testées conformément à la norme NEN-EN 1886 :

• Résistance mécanique : Classe D1
• Etanchéité à l’air: Classe L1
• Transmittance thermique : Classe T2
• Pont thermique : Classe TB2

Les ventilateurs des unités VertiFlow sont équipés de moteurs à faible consommation d’énergie utilisant la technologie à courant continu (EC). Les avantages de ces moteurs sont les suivants :

• Rendement élevé pour un fonctionnement économe en énergie
• Jusqu’à 50 % d’économie en charge partielle
• Régulation linéaire de 0 à 100 %
• Longue durée de vie
• Protection électronique intégrée contre la surchauffe
• Fonctionnement silencieux

Conduit d’air et grille intégrée

Le conduit d’air VertiFlow est fabriqué à partir de matériaux de haute qualité et assure une distribution d’air robuste et durable entre l’unité et le hall. Sa conception a été spécialement développée pour les applications industrielles et garantit un fonctionnement fiable et efficace.

Le système de persiennes intégré à commande par servomoteur assure une distribution d’air optimal. Cela permet d’orienter efficacement l’air tant en mode chauffage qu’en mode refroidissement, assurant ainsi une température homogène et un climat intérieur confortable.

Principales caractéristiques du système à persiennes intégrées :

• Persiennes réglables pour une répartition optimale de l’air dans les halls à grande hauteur
• Servomoteur (ouvrir/fermer) pour un réglage automatique
• Flux d’air dirigé en mode chauffage, garantissant une diffusion efficace de la chaleur vers la zone occupée
• Répartition horizontale de l’air en mode refroidissement, pour une température homogène sans courants d’air
• Réduction de l’écart de température entre le sol et le plafond
• Mélange efficace de l’air
• Installation « Plug & Play »
